Telefon ve email yoluyla temasa geçebilirsiniz. Tüm teklif istediğiniz kişi ve kurumlardan ISO23601 lisansını sorgulayınız.

0 532 285 21 48

hgcitci@gmail.com

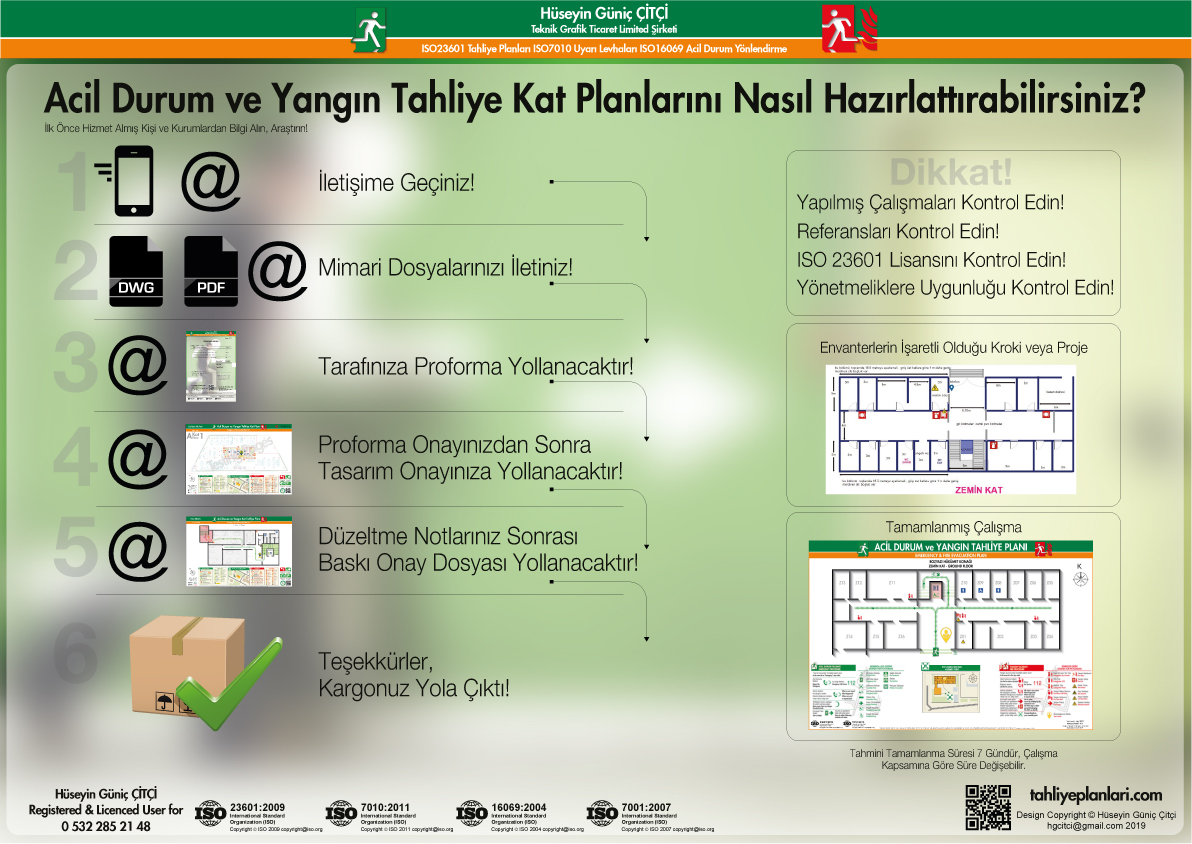

304 order.jpg





Binanızın krokisi, projesi veya planı üzerinde yangın söndürücü, alarm, elektrik panosu vb envanterlerin yerlerini işaretleyip emaille yollayın. Ekleyeceğiniz birkaç fotoğraf çalışmanın daha sağlıklı olmasını sağlayacaktır.

ISO 23601; Ana girişler, ana koridorlar, merdiven başları, toplantı salonları vb noktalarda her katta tahliye planlarının asılarak tekrarını ister. Binanın mimari ve kullanım yapısına bağlı olarak her katta en az bir, veya daha çok plan kullanılabilir.

ISO 23601 gereği genelde ölçek izin verdiği takdirde 40×60 / 40×75 cm planlar hazırlanmaktadır, UV Boya ve UV Baskı teknolojisiyle Dekota malzemeye basılacaktır. Özel çift taraflı bant ile kolayca duvara monte edilir. Cam ve çerçeve kullanmaya gerek yoktur. Nemli bezle silinerek temizlenebilir. Suya ve güneşten solmaya karşı dayanıklıdır.

TAHLİYE PLANLARI TEKNİK ŞARTNAME MADDELERİ:
HAZIRLANACAK TAHLİYE PLANLARI ISO 23601:2014 STANDARTLARINDA VE “BİNALARIN YANGINDAN KORUNMA YÖNETMELİĞİ”
“İŞYERLERİNDE ACİL DURUM YÖNETMELİĞİ” “SAĞLIK GÜVENLİK İŞARETLERİ YÖNETMELİĞİ”NE UYGUN OLACAKTIR.
ADIMA KAYITLI ISO 23601, ISO 7010 VE ISO 16069 LİSANS BELGE KAPAKLARI İLE REFERANS LİSTESİ EKTE SUNULMUŞTUR.
1- ACİL DURUM TALİMATI VE YANGIN TALİMATI İÇERECEKTİR
2- ACİL DURUM VE YANGIN SEMBOLLERİ DİZİNİ BULUNACAKTIR
3- KUZEYİ GÖSTERİR KONUMDA VAZİYET PLANI VE TOPLANMA NOKTASI PLAN DAHİLİNDE GÖSTERİLECEKTİR.
4- 1/50 – 1/100 ARALIĞINDA ÖLÇEKLİ ÇİZİM SAĞLANACAK VE PLANIN ASILACAĞI NOKTAYA GÖRE TASARIM YÖNLENDİRİLECEK,
TASARIMIN MEVCUT PUSULA YÖNÜ AYRICA BELİRTİLECEKTİR. KAPSAMLI KOMPLEKS BİNALARDA ANA KAT PLANI YANI SIRA KATTA
BULUNAN ALT BÖLÜMLER İÇİN AYRICA PARSİYEL PLANLAR KULLANILACAKTIR.
5- PLAN ÜZERİNDE TS EN ISO 7010:2015 STANDARTLARINDA PİKTOGRAMLAR KULLANILACAKTIR
6- ACİL TAHLİYE YOLU YEŞİL, YANGIN TAHLİYE YOLU KIRMIZI OLARAK ISO 23601 STANDARTLARINDA ÇİZİLECEKTİR.
7- ISO 23601 STANDARTLARI GEREĞİ, HAREKET EDEN DOLAP MASA VB EŞYALAR PLANDA YER VERİLMEYECEKTİR.
8- CE SERTİFİKALI UV BOYA VE UV BASKI İLE DOĞRUDAN BASKI KULLANILACAK. YAPIŞKAN FOLYO BASKISI,
SOLVENT BOYA KULLANILMAYACAKTIR.
9- 2,6 – 3,0 MM DEKOTA MALZEMEYE BASKI YAPILARAK, ÇİFT TARAFLI ENDÜSTRİYEL BANTLA MONTAJA HAZIR OLACAKTIR.
PLEKSİ VIP TAHLİYE PLANLARI 3MM ŞEFFAF TERS UV BASKI VE METAL AYAKLARIYLA MONTAJA HAZIR OLACAKTIR. PLEKSİ PLANLARIN ÜCRETLENDİRMESİ FARKLIDIR, TEKLİF İSTERKEN DEKOTA VE PLEKSİ MALZEME TERCİHİNİZİ BELİRTİNİZ.
10- TÜRKÇE VE İNGİLİZCE HAZIRLANIR. KURUMUNUZUN LOGOSU VE RENKLERİ ELİMDEN GELDİĞİNCE PLANA YANSITILABİLİR.
11- KURUMUNUZ TARAFINDAN TEDARİK EDİLEN PDF/DWG FORMATLI PROJELER ÜZERİNDEN ÇALIŞMA ESAS ALINIR. PROJE
ÜZERİNDE VE İLAVE BİR KROKİ ÜZERİNDE ACİL DURUM VE YANGIN ENVANTERLERİNİN İŞARETLİ OLMASI GEREKLİDİR.
12- ÇALIŞMA YAPILACAK TESİS, PLAN KAPSAMI BELİRLİ BİR BÜYÜKLÜKTE VE KOMPLEKS BİR YAPIDAN OLUŞUYORSA FİZİKİ
OLARAK GÖRMEK YERİNDE İNCELEMEK GEREKECEKTİR. ULAŞIM VE KONAKLAMA MASRAFLARI TARAFINIZA AİTTİR.
13- BASKI ONAYI İÇİN EMAİLİNİZE GÖNDERİLEN TASARIM ÖRNEKLERİYLE ÇALIŞMA TAMAMLANMIŞ KABUL EDİLİR.
DÜZELTME VE ONAY EMAİLİNİZİ İVEDİLİKLE ULAŞTIRMANIZ BEKLENİR. BASKILAR 2-3 İŞ GÜNÜNDE HAZIRLANARAK KARGOYA
VERİLİR. KARGO MASRAFLARI TARAFINIZA AİTTİR.
14- HAZIRLANACAK PLANLAR, SABUN VE DETERJANSIZ NEMLİ BEZLE SİLİNEBİLİRLER, SUYA KARŞI DAYANIKLI VE GARANTİLİDİR.
(HERHANGİ BİR KİMYASAL İLE TEMAS ETMEDİĞİ MÜDDETÇE)
GÜNEŞTEN DOLAYI RENK SOLMASI VB OLUMSUZ NETİCELER OLMAZ. GÜNEŞTEN SOLMAYA KARŞI GARANTİLİDİR.
(HERHANGİ BİR KİMYASAL İLE TEMAS ETMEDİĞİ MÜDDETÇE)
15- PLAN ÜZERİNDE KULLANILAN SEMBOLER MİNÖR ETKEN, TAHLİYE YOLLARI MAJÖR ETKEN KABUL EDİLİR. MAJÖR DEĞİŞİKLİKLER
ASILAN PLANLARIN DEĞİŞTİRİLMESİNİ GEREKTİRİR. MİNÖR DEĞİŞİKLİKLERİN DİJİTAL DOSYADA GÜNCELLENMESİ YETERLİDİR.
16- FATURA TEK KALEMDE “ISO 23601 TAHLİYE PLANLARI XX AD” OLARAK TANZİM EDİLECEKTİR.
ÖDEME SİPARİŞTE PEŞİN OLARAK IBAN HESABINA YAPILACAKTIR. FATURA KARGO PAKETİYLE GELECEKTİR.
UYARI LEVHALARI TEKNİK ŞARTNAME MADDELERİ:
HAZIRLANACAK UYARI LEVHALARI ISO 7010:2015 VE ISO 16069:2004 STANDARTLARINDA
“İŞYERLERİNDE ACİL DURUM YÖNETMELİĞİ” “SAĞLIK GÜVENLİK İŞARETLERİ YÖNETMELİĞİ”NE UYGUN OLACAKTIR.
ADIMA KAYITLI ISO 23601, ISO 7010 VE ISO 16069 LİSANS BELGE KAPAKLARI İLE REFERANS LİSTESİ EKTE SUNULMUŞTUR.
1- TS EN ISO 7010:2015 STANDARTLARINDA PİKTOGRAMLAR KULLANILACAKTIR
2- CE SERTİFİKALI UV BOYA VE UV BASKI İLE DOĞRUDAN BASKI KULLANILACAK. YAPIŞKAN FOLYO BASKISI,
SOLVENT BOYA KULLANILMAYACAKTIR.
3- 2,6 – 3,0 MM DEKOTA MALZEMEYE BASKI YAPILARAK, ÇİFT TARAFLI ENDÜSTRİYEL BANTLA MONTAJA HAZIR OLACAKTIR.
4- TÜRKÇE VE İNGİLİZCE HAZIRLANIR. KURUMUNUZUN LOGOSU VE RENKLERİ ELİMDEN GELDİĞİNCE PLANA YANSITILABİLİR.
5- ISO 7010 VE ISO 16069 GEREĞİ KULLANILACAK LEVHALAR, ASILACAKLARI NOKTALAR, LEVHA EBATLARI TARAFIMCA BELİRLENMEKTE,
DEĞİŞİKLİK TALEBİNİZ SİZE AİT BİR TASARRUF OLMAKTADIR.
6- ÇALIŞMA SONRASI DÖNEMDE MEVCUT LEVHALARIN İLAVE VE EKSİLTMELERİNDE TARAFIMA BİLGİ VERİLMESİ, YENİ İLAVE MÜDAHALE
ENVANTERLERİ, İLAVE BİRİMLERİN OLUŞTURULMASINDA LEVHALAMA ÇALIŞMASININ GEREKLİLİĞİNİ BELİRTİRİM.
7- ÇALIŞMA YAPILACAK TESİS, PLAN KAPSAMI BELİRLİ BİR BÜYÜKLÜKTE VE KOMPLEKS BİR YAPIDAN OLUŞUYORSA FİZİKİ
OLARAK GÖRMEK YERİNDE İNCELEMEK GEREKECEKTİR. ULAŞIM VE KONAKLAMA MASRAFLARI TARAFINIZA AİTTİR.
8- BASKILAR 2-3 İŞ GÜNÜNDE HAZIRLANARAK KARGOYA VERİLİR. KARGO MASRAFLARI TARAFINIZA AİTTİR.
9- HAZIRLANACAK LEVHALAR, SABUN VE DETERJANSIZ NEMLİ BEZLE SİLİNEBİLİRLER, SUYA KARŞI DAYANIKLI VE GARANTİLİDİR.
(HERHANGİ BİR KİMYASAL İLE TEMAS ETMEDİĞİ MÜDDETÇE)
GÜNEŞTEN DOLAYI RENK SOLMASI VB OLUMSUZ NETİCELER OLMAZ. GÜNEŞTEN SOLMAYA KARŞI GARANTİLİDİR.
(HERHANGİ BİR KİMYASAL İLE TEMAS ETMEDİĞİ MÜDDETÇE)
10- FATURA TEK KALEMDE “ISO 7010 UYARI LEVHALARI XX AD” OLARAK TANZİM EDİLECEKTİR.
ÖDEME SİPARİŞTE PEŞİN OLARAK IBAN HESABINA YAPILACAKTIR. FATURA KARGO PAKETİYLE GELECEKTİR.
Bu websitesinde yayınlanmış tüm grafik ve resimler Copyright © Hüseyin Güniç Çitçi 2019 olup tanıtım amaçlıdır. Copyright © ISO 23601:2009:A2014, ISO 7010:2011:A2018 ve ISO 16069:2004 standartlarında lisanslı hazırlanmışlardır, yazılı izin olmaksızın kullanılamazlar.
“ISO 23601:2009 establishes design principles for displayed escape plans that contain information relevant to fire safety, escape, evacuation and rescue of the facility’s occupants. These plans may also be used by intervention forces in case of emergency. These plans are intended to be displayed as signs in public areas and workplaces.”
