ISO 23601 Standartı, 2009 yılında tescil edilmiş, 2014 yılında minör güncellemeler yapılmıştır. “İşyerlerinde acil durum yönetmeliği” “Binaların yangından koruma yönetmeliği” ve “Sağlık güvenlik işaretleri yönetmeliği” doğrultusunda hazırlanacak tahliye planları bu standarta uygun olmak zorundadır. Bina ve kurumların çeşitliliği gereği plan üzerinde uygulanacak piktogramlar ISO 7010:2011-A2018 standartlarında olmak zorundadır.

PDF Dosyayı indir 001 cover yangin acil.jpg

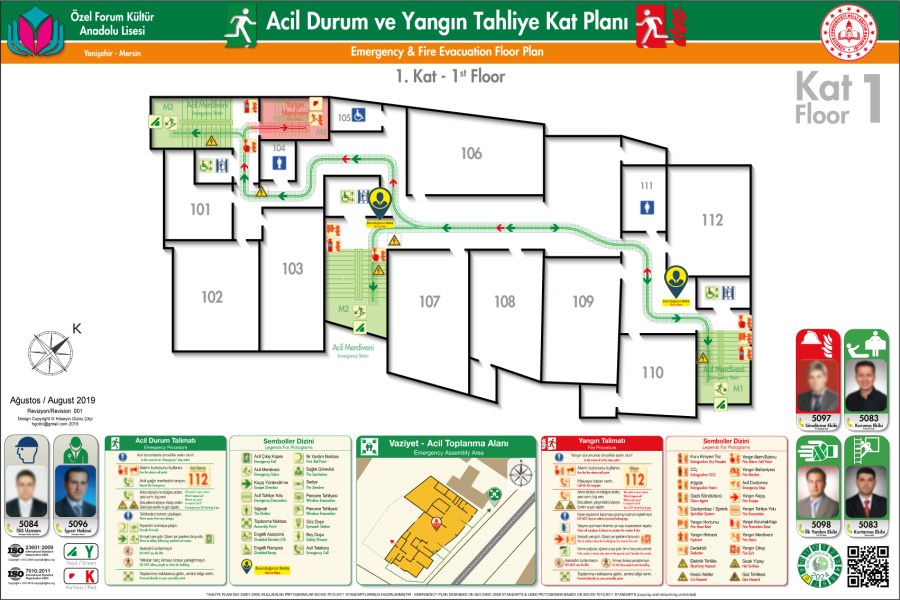

ISO 23601 Acil Durum ve Yangın Tahliye Kat Planı Ekipler
ISO 23601 Acil Durum ve Yangın Tahliye Kat Planı Ekipler
ISO 23601 Acil Durum ve Yangın Tahliye Kat Planı Ekipler
ISO 23601 Acil Durum ve Yangın Tahliye Kat Planı Ekipler

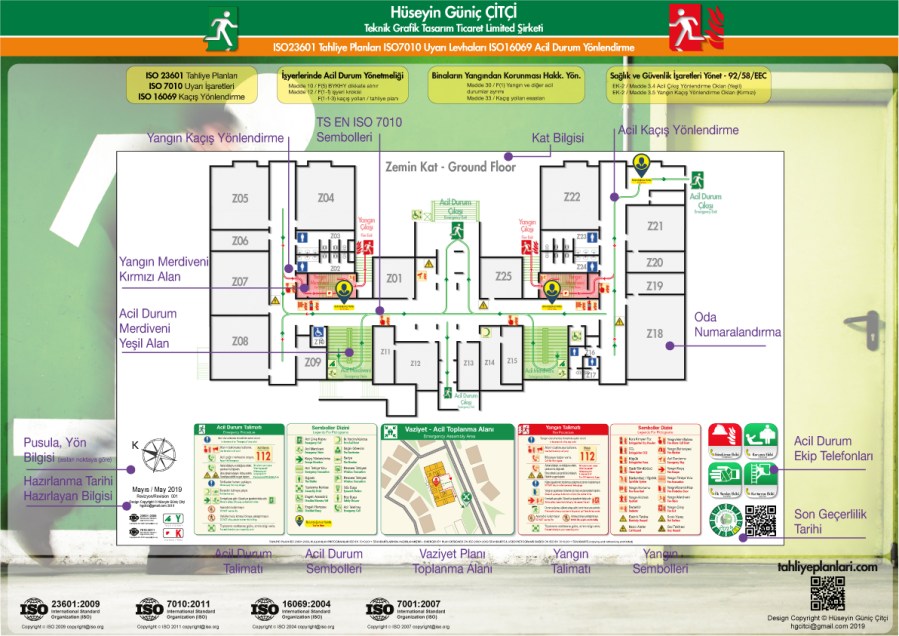

098 Kat Tahliye Plani Unsurlari 03 ISO 23601 Acil Durum Tahliye ve Yangın Tahliye Kat Planları

ISO 23601 Acil Durum Tahliye ve Yangın Tahliye Kat Planları

100 kacis yollari ISO 23601 Acil Durum Tahliye ve Yangın Tahliye Kat Planları

Tahliye planları sadece bulunduğunuz yerden çıkışa giden yolu gösteren basit bir kroki değildir. Kurumun sizin tahliyenizin güvenli olması için, binanın risk analizleri doğrultusunda gerekli tüm tedbirlerin uygulandığının göstergesi olan bir çalışmadır.

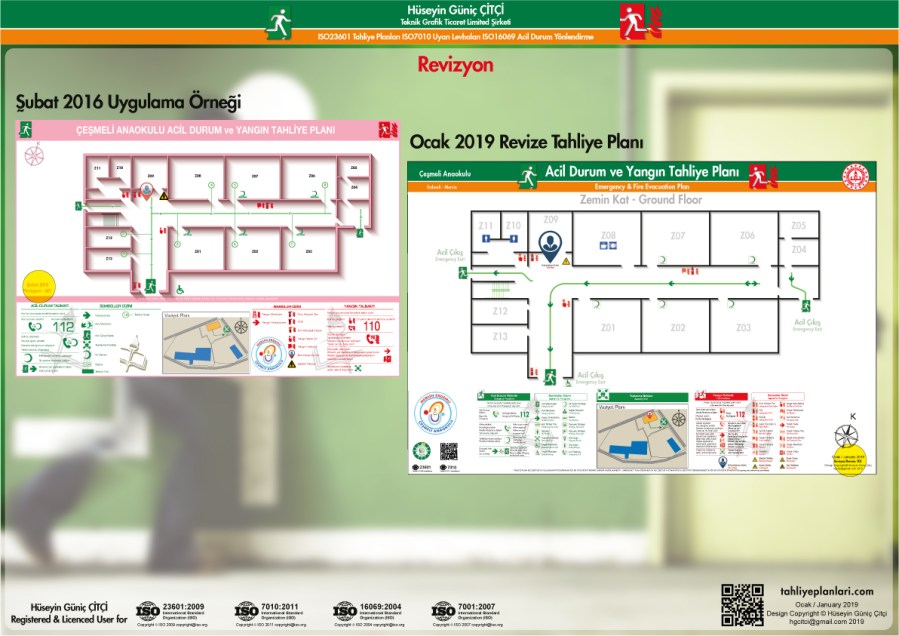

092 revision ISO 23601 Acil Durum Tahliye ve Yangın Tahliye Kat Planları

Tüm ana giriş kapılarında, merdiven ve koridor kesişmelerinde, her katta, toplantı-konferans vb salonlarda, yemekhane vb toplu kullanım alanlarında tekrarları şarttır.

Alışageldiğimiz “Sivil Savunma Krokileri”nden farklıdır. ISO 23601 ISO 7010 ve ISO 16069 lisanslarına sahip, buna bağlı olarak yine tescilli (copyright) olan 260’ın üstünde piktogramın kullanım lisansına sahip teknik grafiker marifetiyle hazırlanabilir. Her ne kadar çizim kabiliyetine sahip olsanızda, lisans sahibi olmamanız, ISO 23601 ve ISO 16069 alt detaylarına hakim olmamanız sebebiyle yönetmeliklere uygun olmayacaktır.

ISO 7010 piktogramlarını lisanssız olarak temin edemeyeceğiniz, internet marifetiyle kopyalayarak kullanmanız halinde de ağır neticelerle karşılaşacağınızı unutmayınız.

Basit bir okul binasının planını hazırlarken, bu standartların gerekliliği nedir sorusuyla çok karşılaşmış olarak, pencere tahliyesi, çatı teras tahliyesi gibi konularla bağlantılı olarak AFAD, Belediye, İtfaiye entegrasyonlarıyla karşılaşmaya hazır olmanız gerektiğini hatırlatmakta fayda vardır. En basit bir okul binasının hazırlanan risk analizinde 1100’ün üzerinde risk faktörü belirlenmiştir. Çalışmalarınızda bu risk analizine ve faktörlere ulaşamamışsanız önemli eksiklik içinde olduğunuzu biliniz.

ISO 23601 planlarında ebat ve ölçekte, 40x60cm ve 1/50 baz kabul edilmektedir. Otel odaları, misafirhane, yatakhane, yurt odaları vb noktalarda kapı arkalarına asılmak zorunda olan “Cep Planları” bina dahilinde kullanılan tahliye planlarının 20x30cm ebatlarında uyarlanmış basit versiyonlarıdır. Bina yapısı, kullanım amaçları doğrultusunda, gösterilmesi zorunlu detaylarla ebat ve ölçek 100x150cm ile 1/300’e kadar değişebilir. Tekrar edilen planlarda, kompleks bina yapısı, oda büyüklükleri, en az 2 farklı kaçış yolunun gösterimi gibi esaslara göre büyük plan, küçük parçalara bölünerek çoğaltılmalıdır.

ISo 23601 tahliye planı üzerinde “Vaziyet Planı ile toplanma alanını” Kuzey yönlü olarak göstermek zorundasınızdır. ISO 23601 Tahliye planı ise astığınız noktaya göre bakan kişinin kendisini konumlandırabilmesi için, o noktaya göre tasarımı hazırlanmalıdır. İlave büyük pusula ile bu konumlandırma yönü belirtilmelidir.

Asset 2

ISO 23601 tahliye planı üzerinde kullanılan ISO 7010 piktogramları 230’ın üzerinde olup, hangilerini kullanacağınızı, hangilerini göstermeyeceğinizi ISO23601 detaylarından öğrenebilirsiniz. minimum 0,75×0,75 cm gösterim büyüklüğü gereklidir. İş güvenlik uzmanı tarafından hazırlanan risk analizleri doğrultusunda konumlandırılan kişisel koruyucu ekipmanlar, yangın müdahale envanterleri, sağlık müdahale ekipmanları, tehlikeli alet ekipman makine vb noktaları tespiti önem arzeder. Ne yazık ki uygulamada risk analizlerinin yetersiz yapıldığı, birçok müdahale envanterinin kullanılmadığı, hazırlanan planların göstermelik krokiler olduğu gözlemlenmiştir. Çok dikkat edilmesi gereken bir konuda yapı market, hırdavatçılar vb malzeme satan noktalardan temin edebileceğiniz sağlık güvenlik işaretleri levhalarının neredeyse tamamı lisanssız kopya veya geçersiz yönetmeliğe uygun olmayan ürünler olmasıdır. Mutlaka ehil bir kişi veya kuruma danışınız, Türk standartları Enstitüsü web sayfasından “TS ISO EN 7010” sayfasını kontrol ediniz.

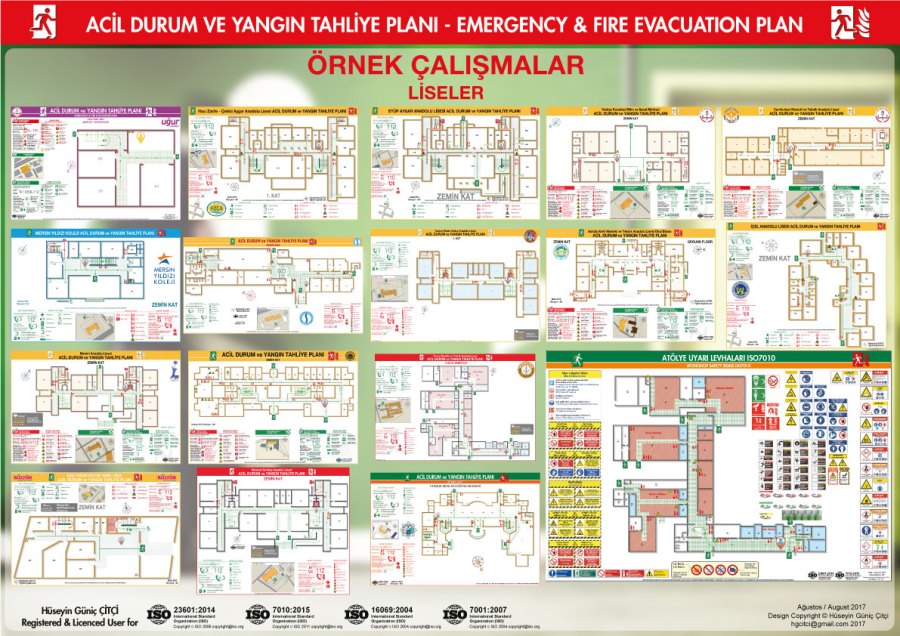

ISO 23601 Acil Durum Ve Yangın Tahliye Planları Referanslar ISO 7010 Uyarı Levhaları ISO 16069 Acil Durum Yönlendirmeleri

Çalışmakta veya bulunduğunuz odadan binanın dışına kadar ulaşacağınız yol acil durum kapıları, koridorları ve yollarıdır. Tüm bu güzergah kaçışınızı engellemeyecek şekilde yönetmeliklere uygun olarak tanzim edilmelidir. ISO 23601 tahliye planları alternatif yollarla beraber bu güvenli güzergahı göstermekle zorunludur. Acil durum tahliyesinde tüm kapı pencere koridor ve yollar bu amaca hizmet ederken, yangın tahliyesinde; yangın ısı, ateş ve zehirli duman ürettiği için, özel olarak imal edilmiş yangın merdivenleri üzerinden tahliye gerçekleşecektir. Hastane vb medikal yerlerde ilave bir uygulama mevcuttur. Liman, otopark, spor sahaları konularında mutlaka bilgi edininiz.

ISO 23601 tahliye planı kat yerleşim planı değildir. Hareket edebilen tefrişat, makine ekipman vb unsurlar planda gösterilmez. Ancak tahliye yolları çiziminde bu unsurlar dikkate alınır. Tahliye planı kamuya açık olarak sunulmalıdır, “Gizlilik” hükümleri gereği oda isimleri yerine numaralandırma kullanılır. Mihenk oluşturabilmek için istisnai olarak, “Gizlilik” hükümlerine aykırı düşmeyecek bazı oda veya yerlerin isminin yazılması sakıncalı değildir.

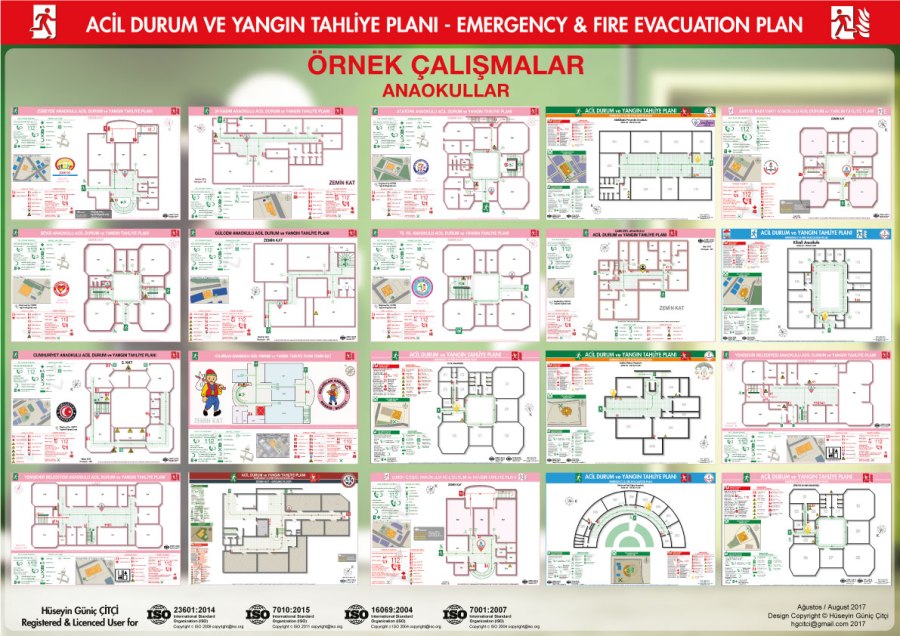

ISO 23601 Acil Durum Ve Yangın Tahliye Planları Referanslar ISO 7010 Uyarı Levhaları ISO 16069 Acil Durum Yönlendirmeleri

Uygulamada, kağıt, cam ve çerçeve olmaksızın, hafiflik esas alınarak, ISO17398 dayanıklılık standartlarına göre sertifikalı “Dekota” malzemeye doğrudan baskı esas alınmıştır. Baskıda “Solvent boya” kurşun vb zehirli madde içeriği sebebiyle kullanılamaz. Sertifikalı UV boya ve UV baskı uygundur. Yapışkan folyo üzerine baskı ISO 17398’e uygun değildir.

ISO 23601 Acil Durum Ve Yangın Tahliye Planları Referanslar ISO 7010 Uyarı Levhaları ISO 16069 Acil Durum Yönlendirmeleri

Planlarda “Acil Durum Tahliye” ve “Yangın Tahliye” talimatları ayrıca yazılmalıdır. Afet yönetimi ISO 22320 standartı ayrı bir konudur. Deprem, sel, sızıntı, sabotaj vb konu başlıklarının her biri ayrı ayrı çalışılır, ISO 23601 tahliye planı üzerinde gösterilmez.

ISO 23601 Acil Durum Ve Yangın Tahliye Planları Referanslar ISO 7010 Uyarı Levhaları ISO 16069 Acil Durum Yönlendirmeleri

Arama, kurtarma, ilk yardım  ekipleri, sorumlu kişi ve telefonları; uygulamada personel değişim sıklığı vb sebeplerle ayrı bir pano üzerinde hazırlanması tavsiye edilir.

ISO 23601 Acil Durum ve Yangın Tahliye Planları Kısmi Kat ve Tam Kat
Tahliye planlarında ana kapı yakınlarında ve merkezi dağılım merdivenleri yakınlarında bina katın tamamını temsil eden tahliye planı hazırlanır. Binanın komleks yapısı, mimari özellikleri ve fonksiyonlarına göre koridorlarda, salonlarda ve odalarda tahliye planları tekrarlanır. Oda/büro/sınıf kapı arkasında yer alan tahliye planı ebatı küçük daha az detay içerirken, bulunduğu koridordaki tahliye planıyla desteklenir. Karmaşık binalarda koridor tahliye planı merkezde yer alan tam kat tahliye planından destek alır.
ISO 23601 Acil Durum ve Yangın Tahliye Planları ISO 7010 Semboller
Semboller Tahliye planlarında en önemli faktörlerden birisidir. Müdahale envanterlerinin yerlerini gösterir, tehlikeli noktaların yerleri işaretlenir. Elektrik panosu veya Yangın dolabı işaretlerinin varlığı o alanın boş tutulması gerekliliğini ortaya koyar. Doğalgaz, elektrik vb açma/kapama noktaları olduklarından ayrı bir önem taşırlar.
ISO 23601 Acil Durum ve Yangın Tahliye Planları acil durum Merdivenleri
Acil durum merdivenleri sizi çıkışa ulaştıran merdivenlerdir. Yangın tahliyesi, zehirli duman, ısı ve ateş korumalı olan yangın merdivenleriyle sağlanır. Tahliye planında kırmızı ve yeşil renklerle temsil edilirler.
ISO 23601 Acil Durum ve Yangın Tahliye Planları Yangın Merdiveni
ISO 23601 Acil Durum ve Yangın Tahliye Planları Yangın Merdivenleri en önemli unsurlardan birisidir. Plan üzerinde kırmızıyla işaretlenmesiyle beraber fiili olarak kapı üzeride levhalandırılmalıdır. Acil durumlarda acil durum merdivenleri ve yangın merdivenleri kaçış için kullanılacaktır, ancak yangın tahliyesi söz konusu olduğunda sadece yangın merdivenlerinden tahliye gerçekleşecektir.
ISO 23601 Acil Durum ve Yangın Tahliye Planları Pencere Tahliyesi
Tahliye planlarında esas 2 farklı çıkış yolunu gösterebilmektir. Tek çıkışlı, kısıtlı binalarda, zemin kotunda acil çıkış kapısının zıt tarafında bir pencereyi tahliye için düzenlemek kolaydır. Bu düzenleme 2. kaçış noktası gerekliliğini sağlamakta, acil durumlarda hayat kurtarmaktadır.
ISO 23601 Acil Durum ve Yangın Tahliye Planları Yangın Dolapları
Yangın dolapları tahliye planlarında, diğer envanterlerde olduğu gibi ISO 7010 sembolleriyle işaretlenir. Hortum ve Söndürücü sembolleri kullanılır, En önemli husus tahliye planında işaretli yangın dolaplarının fiili olarak yerinde uyarı levhalarıyla da işaretlenmesi ve asla önlerinin kapatılmamasıdır.
ISO 23601 Acil Durum ve Yangın Tahliye Planları
Engelli Rampası Tahliye Planlanında İşaretlendi mi? ISO 23601 Acil Durum ve Yangın Tahliye Planlarında Engelli Rampası, Engelli Lifti ve Engelli asansörleri işaretlenmelidir.

Tescilli çalışma, telif kapsamında korunan piktogramlar vb unsurlar sebebiyle lisanslı çalışma altında bu bilgiler plan üzerinde yer alır. Sözlü beyanları kabul etmeyiniz. Gerek lisans belgeleri gerek referans çalışma örnekleri gerekse gizlilik sözleşmesiyle beraber teknik şartname imzalanmasını mutlaka isteyiniz. Gerçek dışı beyanlardan sizleri koruyacaktır.

Toplanma Alani ISO 23601 Acil Durum ve Yangın Tahliye Kat Planları
Toplanma Alani ISO 23601 Acil Durum ve Yangın Tahliye Kat Planları

Acil Durum ve Yangın Tahliyesinde güvenli bölgenin tespiti, toplanma alanının belirlenmesi birçok faktörün dikkatle incelenmesiyle sağlanabilir. Ne kadar fazla faktörü inceleyebilirseniz o kadar sağlıklı yer tespiti yapabilirsiniz. Kavramsal olarak acil durum planlarının tahliye gerektiren durumlarında, bina yüksekliği +15m mesafe riskli alandır. Tehlike sınıfına göre bu mesafe artabilir, bina çevresinin açık depo, münferit ünitelerin varlığı vb etkenler olabilir. Acil durum niteliğine göre daha önceden belirlenmiş toplanma alanı, dış etkenler, anlık gelişmeler sebebiyle yeri değişebilir. Acil durum planlarında bu alternatif toplanma alanı olarak önceden planlanmış olmalıdır.

ISO 23601 Acil Durum Ve Yangın Tahliye Planları Referanslar ISO 7010 Uyarı Levhaları ISO 16069 Acil Durum Yönlendirmeleri

ISO 23601 Acil Durum Ve Yangın Tahliye Planları Referanslar ISO 7010 Uyarı Levhaları ISO 16069 Acil Durum Yönlendirmeleri

Bu websitesinde yayınlanmış tüm grafik ve resimler Copyright © Hüseyin Güniç Çitçi 2019 olup tanıtım amaçlıdır. Copyright © ISO 23601:2009:A2014, ISO 7010:2011:A2018 ve ISO 16069:2004 standartlarında lisanslı hazırlanmışlardır, yazılı izin olmaksızın kullanılamazlar.
“ISO 23601:2009 establishes design principles for displayed escape plans that contain information relevant to fire safety, escape, evacuation and rescue of the facility’s occupants. These plans may also be used by intervention forces in case of emergency. These plans are intended to be displayed as signs in public areas and workplaces.”
